Тензодатчики сжатия мембранного типа

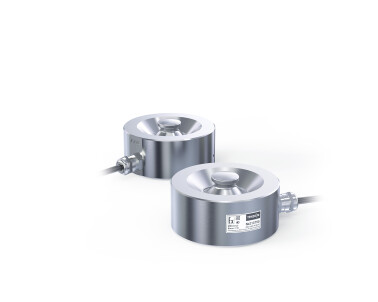

Тензорезисторный датчик М50

Тензодатчики серии М семейство тензодатчиков мембранного типа, в основном используемых для взвешивания емкостей и баков. Благодаря конструктивным особенностям тензодатчики легко встраиваются в весоизмерительные системы. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды.

Типоразмеры тензодатчиков охватывают широкий спектр нагрузок от 500 до 5000 кг

Патент на полезную модель 124796

Описание

Области применения

Взвешивание емкостей и баков

Особенности

  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • Герметизация датчика производится крышкой из нержавеющей стали, прикрепленной к упругому элементу с помощью лазерной сварки
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем
  • Тензодатчики проходят испытания на эталонных силозадающих машинах производства «Тензо-М». Машины аттестованы в качестве эталонов первого разряда согласно Государственной поверочной схеме для средств измерения силы (ГОСТ Р 8.640-2014)
  • Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
  • Гарантийный срок 4 года



Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров

Наибольший предел измерения (НПИ)

т

0,5; 1,0; 2,0; 3,0; 5,0

Класс точности по ГОСТ 8.631-2013



С1

C3

Число поверочных интервалов



1000

3000

Минимальный поверочный интервал



НПИ / 5000

НПИ / 10000

Рабочий коэффициент передачи (РКП

мВ/В

2 ± 0,010

2 ± 0,002

Начальный коэффициент передачи (НКП

% от РКП

< 3

< 3

Комбинированная погрешность

% от РКП

≤ ±0,040

≤ ±0,020

Ползучесть (30 мин.)

% от РКП

≤ ±0,049

≤ ±0,025

Изменение НКП от температуры

% от РКП/°С

≤ ±0,0028

≤ ±0,0014

Изменение РКП от температуры

% от РКП/°С

≤ ±0,0022

≤ ±0,0011

Наибольшее напряжение питания постоянного тока

В

12

Сопротивление входное

Ом

750 ±15

Сопротивление выходное

Ом

700 ±1

Сопротивление изоляции

ГОм

≥ 5

Номинальный диапазон температур

°С

-10... +40

Диапазон температур эксплуатации и хранения

°С

-50... +50

Степень защиты по ГОСТ 14254



IP68

Допустимая перегрузка в течение не более 1 часа

% от НПИ

25

Разрушающая нагрузка

% от НПИ

300

Материал датчика



Нержавеющая сталь



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
  • Длина кабеля 3м
  • Четырехпроводная схема подключения
  • Экран кабеля не соединен с корпусом тензодатчика
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), ТР ТС 012/2011

Опции

  • Исполнение согласно ГОСТ 8.631-2013: 1000 поверочных интервалов
  • Длина кабеля от 2 до 100м
  • Напряжение питания от 2 до 24В
