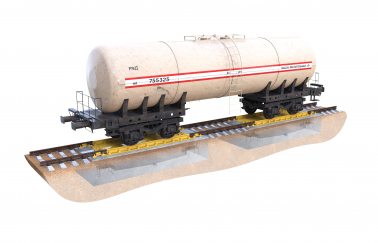

Вагонные весы для статического взвешивания РД

Весы вагонные электронные РД предназначены для повагонного статического взвешивания четырех-, шести- и восьмиосных железнодорожных вагонов, полувагонов, платформ и цистерн, сдвоенных трехтележечных вагонов колеи 1520 мм. Весы применяются в разных отраслях народного хозяйства, в том числе на предприятиях промышленности, транспорта, торговли, строительства, сельского хозяйства, в сферах распространения государственного метрологического контроля и надзора.

Нагрузка Max – от 50 до 200 тонн

Патент на изобретение 2263288
Патент на полезную модель 141802

Цена от 1 640 000 рублей

Брошюра

Задать вопрос

Опросный лист

Фотогалерея

Достоинства

Модельный ряд

Технические характеристики

Комплектация

Софт

Сертификаты

Достоинства

Высокая надежность – гарантия 2 года
В конструкции весов используются тензодатчики серии М из нержавеющей стали, IP68
Уникальная цифровая система защиты результатов взвешивания
Программное обеспечение входит в стандартный комплект поставки
Контроль оптимальной загрузки и равномерного распределения массы груза по бортам и тележкам вагона
Простота монтажа и обслуживания
Удобство регулировки закладных
Имеют сертификат OIML

Модельный ряд

Модель

Тип взвешиваемых вагонов

База вагона, м

Схема весов

Нагрузка Мах, тонн

РД 100.7 (мод.1007)

РД 150.7 (мод.1007)

Четырехосные

двухтележечные вагоны

7.3... 10.7

Длина участка взвешивания 13.5 м

Длина весов с заездными участками 13.5 м

4.5+4.5+4.5 м

100

150

РД 100.7 (мод.1392)

РД 150.7 (мод.1392)

7.3... 12.7

Длина участка взвешивания 15.5 м

Длина весов с заездными участками 15.5 м

5.5+4.5+5.5 м

100

150

РД 100.6 (мод.1690)

РД 150.6 (мод.1690)

5.8... 13.7

Длина участка взвешивания 16.5 м

Длина весов с заездными участками 16.5 и

4.5+3.0+4.5+4.5 м

100

150

РД 100.7 (мод.1631)

9.0... 12.4

Длина участка взвешивания 15.2 м

Длина весов с заездными участками 18.2 м

1.5+4.5+1.5+3.2+1.5+4.5+1.5 м

100

РД 150.9 (мод.1924)

РД 200.6 (мод.1924)

Четырех- и шестиосные

двух- и трехтележечные вагоны

6.8... 10.2

Длина участка взвешивания 21.5 м

Длина весов с заездными участками 21.5 м

4.5+4.0+4.5+4.0+4.5 м

150

200

РД 150.9 (мод.1896)

РД 200.6 (мод.1896)

7.3... 12.7

Длина участка взвешивания 25.5 м

Длина весов с заездными участками 25.5 м

5.5+4.5+5.5+4.5+5.5 м

150

200

РД 150.9 (мод.1919)

РД 200.6 (мод.1919)

6.3... 10.7

Длина участка взвешивания 21.5 м

Длина весов с заездными участками 26.5 м

2.5+4.5+4.0+4.5+4.0+4.5+2.5 м

150

200

РД 100.9 (мод.279)

РД 150.6 (мод.279)

Два четырехосных вагона

12.2

Длина участка взвешивания 2х15 м

Длина весов с заездными участками 30 м

2х(5.0+5.0+5.0) м

100

150

РД 100.5 (мод.РД-5.01Ф)

РД 150.5 (мод.РД-5.01Ф)

РД 200.5 (мод.РД-5.01Ф)

Четырех-, шести- и

восьмиосные вагоны

17.2

Длина участка взвешивания 20 м

Длина весов с заездными участками 20 м

5.0+5.0+5.0+5.0 м

100

150

200

Технические характеристики

Класс точности взвешивания в статическом режиме по ГОСТ OIML R76-1-2011	III
Класс точности датчиков по ГОСТ Р 8.726-2010 (Р МОЗМ Р 60)	С3… С5
Диапазон рабочих температур, °С	-30… +40
Направление движения через весы	двустороннее
Максимальная скорость проезда через весы, км/ч	10
Электрическое питание	220В/50Гц
Потребляемая мощность, не более, ВА	200
Средняя наработка на отказ, не менее, ч	2000
Гарантийный срок службы, мес.	24

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная

Грузоприемное устройство (комплект модулей в сборе с рельсами Р65 с подкладками)
Комплект весоизмерительных датчиков в сборе с узлами встройки
Весоизмерительный преобразователь
Балансировочная коробка БКС, кабельная разводка
Комплект опорных закладных деталей фундамента
Программное обеспечение (включая модуль контроля оптимальной загрузки и распределения массы груза по бортам и тележкам вагона)

Дополнительная

Весовой преобразователь с расширенным набором функций
Дополнительное выносное табло
Взрывозащищенное исполнение (уровень взрывозащиты [Ехia]IIC или 0Ехiа[ia]IIBТ6 Х или 0ЕхiаIIBТ6 Х по ГОСТ Р 51330.0-99 (МЭК 60079-0-98)
Программно-технический комплекс автоматической идентификации вагонов

Софт

ПО "Статика 3"

OPC-сервер TensoOpc

Бесплатная версия ПО Controller Free

ПО Controller Pro

ПО Controller Net

Приложение «Мобильные весы «Тензо-М»

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат о признании утверждения типа средств измерений Республики Казахстан

Сертификат соответствия ЕАЭС

Вагонные весы РД выпускаются по ГОСТ OIML R76-1-2011.
Поверка вагонных весов проводится в соответствии с ГОСТ 8.453-82 «Весы для статического взвешивания. Методы и средства поверки».

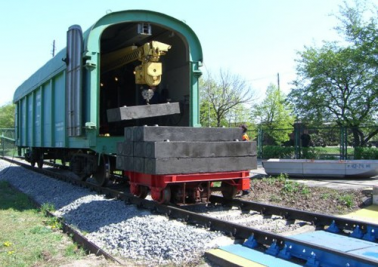

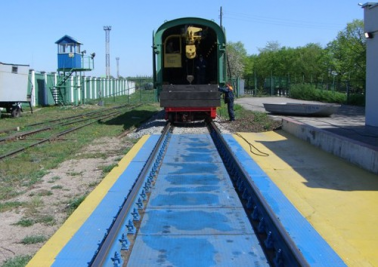

Основные средства поверки – весоповерочный вагон. Межповерочный интервал — не более 1 года.

Вагонные весы РД во взрывозащищенном исполнении соответствуют требованиям Технического регламента Таможенного союза TP ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ЕАЭС RU C-RU.EX01.В.00058/19.
