Весоизмерительные преобразователи во взрывозащищенном исполнении

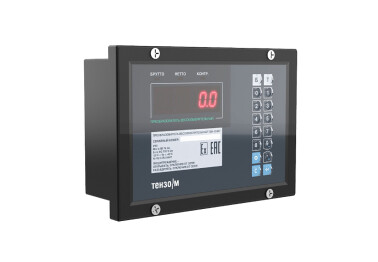

Весоизмерительный преобразователь-контроллер ТВИ-024

Преобразователь ТВИ-024 предназначен для применения в составе весоизмерительных систем и дозаторов, находящихся во взрывоопасных зонах. Конструктивно состоит из двух частей: весового терминала (ВТ) и блока питания с адаптером интерфейса (БПА).

ВТ с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты 0Ех iа IIB Т6 Ga и Ex ia IIIC T85°C Da.
БПА с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты [Ex ia Ga] IIВ и [Ех ia Da] IIIC.

Описание

ТВИ-024ВТ устанавливается во взрывоопасной зоне и предназначен:

  • для питания весоизмерительных датчиков;
  • для преобразования сигнала весоизмерительных датчиков в цифровой код;
  • отображения результатов взвешивания;
  • управления внешними исполнительными устройствами в составе дозаторов;
  • обмена информацией с внешними устройствами через адаптер RS-232 БПА.

ТВИ-024БПА устанавливается вне взрывоопасной зоны и предназначен для питания ТВИ-024ВТ напряжением постоянного тока с искробезопасными параметрами и связи ТВИ-024ВТ с внешними устройствами по каналу RS-232. ТВИ-024БПА с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты [Ex ia Ga] IIВ и [Ех ia Da] IIIC. Сетевое питание (220 В) подключается к блоку питания. Подключение внешних устройств к интерфейсу RS-485, идущему в опасную зону, ЗАПРЕЩЁНО!!!

Соответствие стандартам

ВТ и БПА ТВИ-024 соответствуют требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и Техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ЕАЭС RU C-RU.AA87.В.01319/24.

Технические характеристики

Маркировка взрывозащиты ТВИ-024ВТ

0Ех iа IIB Т6 Ga и Ex ia IIIC T85°C Da

устанавливается во взрывоопасной зоне

Маркировка взрывозащиты ТВИ-024БПА

[Ex ia Ga] IIВ и [Ех ia Da] IIIC

устанавливается вне взрывоопасной зоны

Тип линии связи «ТВИ-024ВТ – датчик»

 шестипроводная

Максимальная длина линии связи «ТВИ-024ВТ – датчик», м

30

Тип линии связи «ТВИ-024БПА – ТВИ-024ВТ»

четырехпроводная

Тип линии питания «ТВИ-024БПА – ТВИ-024ВТ» двухпроводная
Максимальная длина линии связи «ТВИ-024БПА – ТВИ-024ВТ», м

100

Интерфейс для связи с внешними устройствами  RS-232
Напряжение питания тензодатчиков, В 4.75... 5.25
Напряжение питания, В

220 +/-10%

Частота напряжения питания, Гц

50

Рабочий диапазон температур, °С

-30... +40

Степень защиты оболочек ТВИ-024БПА и ТВИ-024ВТ по ГОСТ 14254-2015 (IEC 60529:2013)

IP65

Габаритные размеры ТВИ-024ВТ, мм

280 x 175 x 115

Габаритные размеры ТВИ-024БПА, мм 280 x 175 x 75



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Поддержка

В комплекте с терминалами могут применяться серийно изготавливаемые тензодатчики производства «ТЕНЗО М», имеющие соответствующее разрешение на применение.
ТВИ-024 имеет программно-аппаратную совместимость с прибором ТВ-003/05Д с поддержкой соответствующих алгоритмов управления.

Описание протокола обмена данными «Тензо-М»

Руководство по эксплуатации версия ПО D-427

Руководство по эксплуатации версия ПО D-707

Руководство по эксплуатации версия ПО D-727

Руководство по эксплуатации версия ПО IN-P51

Руководство по эксплуатации версия ПО SC-307, DD-107

Руководство по эксплуатации версия ПО SC-308

Пример подключения искробезопасных барьеров

Документация

Часто задаваемые вопросы (FAQ). Весовые терминалы

Сертификаты



ВТ и БПА ТВИ-024 соответствуют требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и Техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ЕАЭС RU C-RU.AA87.В.01319/24.
