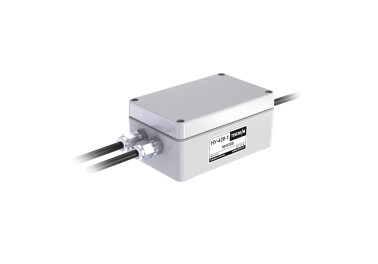

Нормирующие усилители НУ

Нормирующие усилители (НУ) предназначены для преобразования выходного сигнала тензодатчиков в нормированный аналоговый сигнал по напряжению или току.

Нормирующие усилители обеспечивают питание тензодатчиков стабилизированным напряжением. В зависимости от модели на выходе НУ можно получить сигналы 0...5В, 0...10В, 0...20мА, 4...20мА.

Степень защиты оболочкой IP65.

Стандартные опции

Описание

Усилители могут использоваться при построении АСУТП на предприятиях или для организации учета материалопоков. Примером экономичного решения весоизмерительной системы может служить установленный на три точки бункер, под одну опору которого установлен тензодатчик, с подключенным к нему нормирующим усилителем. Сигнал с НУ может быть заведен на технологический контроллер или самописец. Другим вариантом применения НУ может служить система измерения быстроменяющихся нагрузок при испытании реактивных двигателей или определения крутящего момента у двигателей внутреннего сгорания.

Модельный ряд

Модель Описание
НУ-05DC 1 канал, выход 0…5В, гальваническая развязка, питание пост. 18..36 В, 0.2А, корпус IP65
НУ-010DC 1 канал, выход 0…10В, гальваническая развязка, питание пост. 18..36 В, 0.2А, корпус IP65
НУ-020DC 1 канал, выход 0…20мА, гальваническая развязка, питание пост. 18..36 В, 0.2А, корпус IP65
НУ-420-1 1 канал, выход 4…20мА, питание пост. 18..36 В, 0.2А, корпус IP65
СНУ2-010/020DC 2 входа, дифференцирующий, выход 0..10В, 0..20мА, питание пост. 18..36В, 0.2А, корпус IP65
СНУ4-05 4 входа, суммирующий, выход 0…5В, питание 2х9В, 0.2А, корпус IP65
СНУ4-010 4 входа, суммирующий, выход 0…10В, питание 2х12В, 0.2А, корпус IP65

Технические характеристики



Параметр мин. тип. макс.
 Количество подключаемых датчиков (R=350 Ом)

 1



4*

 Потребляемый ток, мА

 40



200

Рабочий коэффициент передачи (РКП)   датчи-ка, мВ/В

0,5



2

Сопротивление нагрузки, Ом

400

Суммарная погрешность в рабочем диапазоне температур, %

 0,05... 0,1

Рабочий диапазон температур, °С

 -30... +60

Допустимый температурный диапазон, °С

 -40... +85

Габаритные размеры корпуса (без учёта гермовводов), мм

125 х 78 х 58

Степень защиты оболочкой по ГОСТ 14254-96

IP65



Блоки питания для НУ

Нормирующий усилитель может поставляться в комплекте с блоком питания. Блок питания выполнен в пластмассовом корпусе с возможностью крепления на DIN-рейку.



Модель Выход
БП220-18/9х2 18В, 0.2А
БП220-24/12х2 24В, 0.2А



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Нормирующий усилитель
  • Гарантийный срок 12 мес.

Дополнительная комплектация

  • Блок питания 18 или 24В
