Весовой конструктор

ТВЭУ – тензометрическое весоизмерительное электронное устройство

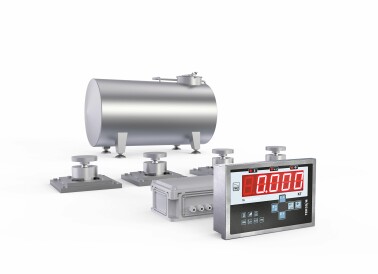

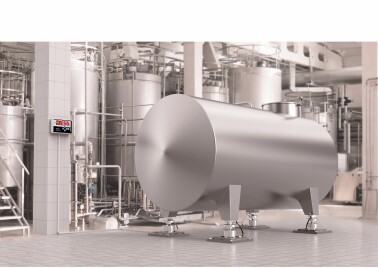

ТВЭУ позволяет с минимальными затратами получить систему для взвешивания практически любого технологического оборудования, имеющегося на производстве. Это может быть бак, силос, бункер, реактор, экструдер и др. Комплект оборудования состоит из тензодатчиков, силопередающих устройств, соединительной коробки и весового терминала.

ТВЭУ применяется для статического взвешивания в разных отраслях промышленности: молочной, кондитерской, строительной, химической, фармацевтической, атомной и многих других.

Патенты на полезную модель 135125, 91334, 143325

Достоинства

  • Широкий диапазон нагрузок – от 1 кг до 300 т
  • Более высокая точность измерения по сравнению с расходомерами и уровнемерами. Погрешность измерений не превышает 0,1 %
  • Высокая точность взвешивания в любую погоду. Тензодатчики из нержавеющей стали со степенью защиты IP68 обеспечивают стабильную метрологию ТВЭУ
  • Весовой учет при минимальных затратах. В качестве грузоприемного устройства используется имеющееся технологическое оборудование
  • Сертифицированное решение. ТВЭУ внесено в Государственный реестр средств измерений РФ и Республики Казахстан
  • Встраивание практически в любое технологическое устройство с минимальными доработками. Достигается за счет большого выбора конструктивных исполнений тензодатчиков и силопередающих устройств
  • Минимальное время пуско-наладки. При условии предварительной подготовки время пуско-наладки системы – от 2 часов
  • Калибровка и поверка на предприятии-изготовителе. Возможен вариант поставки оборудования с протоколом калибровки и отметкой о поверке
  • Взрывозащищенное исполнение. Возможен вариант поставки ТВЭУ с компонентами во взрывозащищенном исполнении
Для подобора оборудования, наиболее полно удовлетворяющего Вашим условиям, достаточно заполнить и отправить несколько полей в прилагаемой форме.





Модельный ряд

Модель

Максимальная нагрузка

(Мах), т

Действительная цена деления

(d) и поверочный интервал (e),

d=e, кг

ТВЭУ-0,001*-N**

 0,001

 0,0005

ТВЭУ-0,002-N

 0,002

0,001

ТВЭУ-0,003-N

 0,003

0,001

ТВЭУ-0,005-N

 0,005

0,002

ТВЭУ-0,006-N

 0,006

0,002

ТВЭУ-0,01-N

0,01

0,005

ТВЭУ-0,02-N

0,02

0,01

ТВЭУ-0,03-N

 0,03

0,01

ТВЭУ-0,05-N

 0,05

0,02

ТВЭУ-0,1-N

 0,1

0,05

ТВЭУ-0,15-N

 0,15

0,05

ТВЭУ-0,2-N

0,2

0,1

ТВЭУ-0,3-N

0,3

0,1

ТВЭУ-0,5-N

0,5

0,2

ТВЭУ-0,6-N

0,6

0,2

ТВЭУ-1-N

1

0,5

ТВЭУ-1,5-N

1,5

0,5

ТВЭУ-2-N

2

1

ТВЭУ-3-N

3

1

ТВЭУ-5-N

5

2

ТВЭУ-6-N

6

2

ТВЭУ-10-N

10

5

ТВЭУ-15-N

15

5

ТВЭУ-20-N

20

10

ТВЭУ-30-N

30

10

ТВЭУ-40-N

40

20

ТВЭУ-50-N

50

20

ТВЭУ-60-N

60

20

ТВЭУ-100-N

100

50

ТВЭУ-200-N

200

100

ТВЭУ-300-N

300

100

* – максимальная нагрузка устройства в тоннах
** – количество узлов встройки (датчиков с установочной оснасткой) (от 1 до 10 в зависимости от типа весоизмерительного преобразователя).

5 шагов по созданию весовой системы

1. ВЫБОР СХЕМЫ УСТАНОВКИ ДАТЧИКОВ

2. ОПРЕДЕЛЕНИЕ КОЛИЧЕСТВА ТЕНЗОДАТЧИКОВ И ИХ НОМИНАЛЬНЫХ НАГРУЗОК

3. ВЫБОР ВЕСОВОГО ТЕРМИНАЛА

4. ВЫБОР ВАРИАНТА ПОСТАВКИ

5. МОНТАЖ ОБОРУДОВАНИЯ И НАСТРОЙКА ПО ДЛЯ УЧЕТА



1. Выбор схемы установки датчиков

Выберите тип тензодатчиков и силопередающих устройств исходя из способа установки технологического оборудования, имеющегося на производстве Заказчика

  Опоры на полу Опоры на среднем уровне Подвесной бункер
Вид
Тензодатчики

Датчики серий М, МВ, Н и Т Датчики серий С, Н и Т
Силопередающие устройства

Простейшие (ПУ)

Регулируемые (Р) с возможностью регулировки по высоте ±10 мм

Регулирумые опорные закладные детали (РП, РПН, РПА, РПАН)

Шарнирные опоры (Т2/Ш1, Т4/Ш1, Н4/ОУ)

Проушины со сферическим подшипником (С2/Ш3)

ВАЖНО:

  • При необходимости предусмотрите установку устройства для предотвращения опрокидывания ТВЭУ в случае ветрового или сейсмического воздействия
  • При необходимости предусмотрите установку упоров для предотвращения перемещения ТВЭУ в случае аварийных ситуаций



2. Определение количества тензодатчиков и их номинальных нагрузок

Количество тензодатчиков и их номинальные нагрузки определяются с учетом массы продукта, массы тары и количества опор или точек подвеса.



Методика подбора номинальных нагрузок датчиков:

НПИ = 2P/N, где

НПИ – наибольший предел измерения подбираемого тензодатчика

P – максимальная нагрузка на ГПУ (вес брутто)

N – количество опор или точек подвеса (тензодатчиков)

Полученная величина округляется в большую сторону до ближайшего значения НПИ датчика



ВАЖНО:

  • Если технологическое оборудование имеет 6 или 8 опор, то его возможно установить на 3 или 4 датчика за счет доработки конструкции (обвязка опор дополнительными связями из трубы, уголка, швеллера)
  • Методика расчета НПИ с двойным запасом прочности обеспечивает надежную работоспособность системы в случае нарушения правил монтажа или возникновения аварийных ситуаций



3. Выбор весового терминала

Модель терминала
ТВ-003/05Н
ТВ-006С
ТВ-011
ТВИ-003/05Д
ТВИ-024
ТВИ-025
Материал корпуса, степень пылевлагозащиты
нерж. сталь, IP65
алюминий, IP65 по лиц. панели
нерж. сталь, IP65 по лиц. панели
констр. сталь, IP65
констр. сталь, IP65
нерж. сталь, IP65
Интерфейс для связи с внешними устройствами
RS-232, RS-485, USB
RS-485
RS-232, RS-485
RS-232, RS-485
RS-232
TCP/IP (Ethernet)
Аналоговый выход + + + + +
Функция дозирования (наличие дискретных входов/выходов)
+
+
+
+
Взрывозащищенное исполнение
[Ex ia Ga] IIC *
0Ех iа IIB Т6 Ga**
0Ех iа IIB Т6 Ga**

* – терминал располагается вне взрывоопасных зон, связь с весовым оборудованием осуществляется по искробезопасным электрическим цепям
** – блок питания (БП) располагается вне взрывоопасных зон



4. Выбор варианта поставки

Варианты поставки:

1. С протоколом калибровки

2. C протоколом калибровки и отметкой о поверке органами государственной метрологической службы (внесение сведений о поверке во ФГИС «Аршин»)



5. Монтаж оборудования и настройка ПО для учета

Монтаж оборудования выполняется в соответствии с рабочей конструкторской документацией и проектом на устройство фундаментов (разрабатываются заказчиком). Процесс монтажа настолько прост, что позволит Вашим специалистам установить систему самостоятельно. Программное обеспечение «Система весового учета» (модуль "Мультитерминал") позволяет отображать на экране ПК значения текущего веса и последнего отвеса, а также мнемосхему загрузки ТВЭУ, тип продукта и другие параметры. ПО обладает широкими возможностями составления отчетов. Возможно вести учет продукта одновременно в нескольких ТВЭУ: количество поддерживаемых весовых терминалов на одной линии связи RS-485 – до 64.
