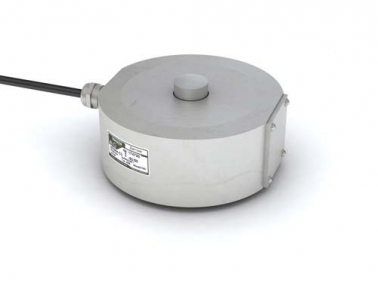

Тензорезисторный датчик МК2
Описание
Тензодатчики сжатия с упругим элементом с крестообразным расположением балок изгиба. Используются для взвешивания баков и емкостей. Могут работать в отапливаемых и неотапливаемых помещениях, имеют хорошую точность измерений.
В настоящее время вместо тензодатчиков МК2 выпускаются тензодатчики М50, не уступающие по точности и превосходящие по надежности, а тензодатчики МК2 изготавливаются для поддержания ремонтного фонда.
Области применения
Взвешивание емкостей и баков.
Особенности
- Датчики изготовлены из материалов и комплектующих лучших мировых производителей
- Герметизация термо- и тензочувствительной схемы производится мембранами из конструкционной стали
- Мембрана прикреплена к упругому элементу с помощью эпоксидного клея
- Каждый датчик проходит проверку на герметичность гелиевым течеискателем
- Многоступенчатая система контроля качества тензодатчика
- Потребителю тензодатчики поставляются, подобранными по группам для совместного использования в весах
- Гарантийный срок 12 мес.
Соответствие стандартам
ГОСТ Р 8.726-2010, МОЗМ Р60 (В качестве основных метрологических характеристик).
Датчики сило- и весоизмерительные серии МК2 внесены в Госреестр средств измерений РФ под № 55199-13.
Датчики весоизмерительные серии МК2 сертифицированы на соответствие требованиям Технического регламента Таможенного союза TP ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ТС RU C-RU.ГБ05.В.00238.
Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»
Технические характеристики
|
Параметры датчика
|
Единицы измерения
|
Значения параметров
|
|||
|
Наибольший предел измерения (НПИ)
|
кг
|
500;1000; 2000
|
|||
|
Класс точности по ГОСТ Р 8.726-2010
|
|
С1
|
C3
|
||
|
Число поверочных интервалов
|
|
1000
|
3000
|
||
|
Минимальный поверочный интервал
|
|
НПИ/5000
|
НПИ/10000
|
||
|
Рабочий коэффициент передачи (РКП)
|
мВ/В
|
2 ± 0,010
|
2 ± 0,002
|
||
|
Начальный коэффициент передачи (НКП)
|
% от РКП
|
< 3
|
< 3
|
||
|
Комбинированная погрешность
|
% от РКП
|
≤ ± 0,040
|
≤ ± 0,020
|
||
|
Ползучесть (30 мин.)
|
% от РКП
|
≤ ± 0,049
|
≤ ± 0,025
|
||
|
Изменение НКП от температуры
|
% от РКП/°С
|
≤ ± 0,0028
|
≤ ± 0,0014
|
||
|
Изменение РКП от температуры
|
% от РКП/°С
|
≤ ± 0,0022
|
≤ ± 0,0011
|
||
|
Наибольшее напряжение питания постоянного тока
|
В
|
12
|
|||
|
Сопротивление входное
|
Ом
|
750 ± 15
|
|||
|
Сопротивление выходное
|
Ом
|
700 ± 1,5
|
|||
|
Сопротивление изоляции
|
ГОм
|
≥ 5
|
|||
|
Диапазон термокомпенсации
|
°С
|
-10... +40
|
|||
|
Рабочий диапазон температур
|
°С
|
-30... +50
|
|||
|
Диапазон температур хранения
|
°С
|
-40... +50
|
|||
|
Степень защиты по ГОСТ 14254
|
|
IP 67
|
|||
|
Допустимая перегрузка в течение не более 1 часа
|
% от НПИ
|
25
|
|||
|
Разрушающая нагрузка
|
% от НПИ
|
300
|
|||
|
Материал датчика
|
|
Легированная сталь
|
|||
|
Масса датчика
|
кг
|
3,7
|
|||
|
Длина кабеля
|
м
|
3,0
|
|||
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
Стандартная комплектация
- Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов
- Длина кабеля: 3 метра
- Четырехпроводная схема подключения
- Экран кабеля не соединен с корпусом тензодатчика
- Взрывобезопасное исполнение соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X
Опции
- Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов
- Длина кабеля от 2 до 100 метров
- Шестипроводная схема подключения
- Напряжение питания от 2В до 36В
- Выходное сопротивление 410±1Ом
- Свидетельство о поверке
- Металлорукав
Поддержка
Схема выводов кабеля
+Uпит. - зеленый
–Uпит. - черный
+Uизм. - белый
