Описание

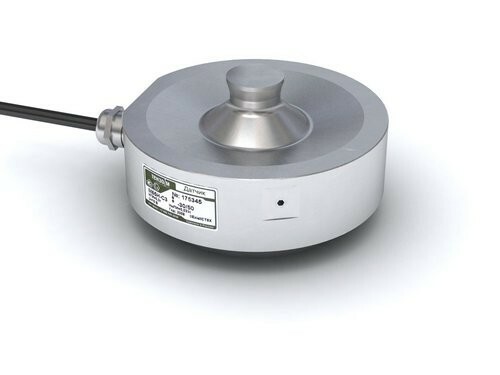

Тензодатчики серии М – семейство тензодатчиков мембранного типа, в основном используемых для взвешивания емкостей и баков.
Благодаря конструктивным особенностям тензодатчики легко встраиваются в весоизмерительные системы. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды.
Тензодатчики мембранного типа выигрывают в цене по сравнению с тензодатчиками других типов.
В настоящее время вместо тензодатчиков М65 выпускается тензодатчик М50, более компактный и точный.
Области применения
Взвешивание емкостей и баков.
Особенности
- Датчики изготовлены из материалов и комплектующих лучших мировых производителей
- Герметизация датчика производится крышкой из нержавеющей стали, прикрепленной к упругому элементу с помощью лазерной сварки
- Каждый датчик проходит проверку на герметичность гелиевым течеискателем
- Тензодатчики проходят испытания на эталонных силозадающих машинах производства «Тензо-М». Машины аттестованы в качестве эталонов первого разряда согласно Государственной поверочной схеме для средств измерения силы (ГОСТ Р 8.663-2009)
- Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
- Гарантийный срок 4 года
Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»
Технические характеристики
|
Параметры датчика
|
Единицы измерения
|
Значения параметров
|
| Наибольший предел измерения (НПИ) |
т |
5 |
| Класс точности по ГОСТ Р 8.726-2010 |
|
С1 |
C3 |
| Число поверочных интервалов |
|
1000 |
3000 |
| Минимальный поверочный интервал |
|
НПИ / 5000 |
НПИ / 10000 |
| Рабочий коэффициент передачи (РКП) |
мВ/В |
2 ± 0,010 |
2 ± 0,002 |
| Начальный коэффициент передачи (НКП) |
% от РКП |
< 3 |
< 3 |
| Комбинированная погрешность |
% от РКП |
≤ ±0,040 |
≤ ±0,020 |
| Ползучесть (30 мин.) |
% от РКП |
≤ ±0,049 |
≤ ±0,025 |
| Изменение НКП от температуры |
% от РКП/°С |
≤ ±0,0028 |
≤ ±0,0014 |
| Изменение РКП от температуры |
% от РКП/°С |
≤ ±0,0022 |
≤ ±0,0011 |
| Наибольшее напряжение питания постоянного тока |
В |
12 |
| Сопротивление входное |
Ом |
750 ±15 |
| Сопротивление выходное |
Ом |
700 ±1 |
| Сопротивление изоляции |
ГОм |
≥ 5 |
| Диапазон термокомпенсации |
°С |
-10... +40 |
| Рабочий диапазон температур |
°С |
-30... +50 |
| Диапазон температур хранения |
°С |
-40... +50 |
| Степень защиты по ГОСТ 14254 |
|
IP68 |
| Допустимая перегрузка в течение не более 1 часа |
% от НПИ |
25 |
| Разрушающая нагрузка |
% от НПИ |
300 |
| Материал датчика |
|
Нержавеющая сталь |
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
Стандартная комплектация
- Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов
- Длина кабеля 10м
- Четырехпроводная схема подключения
- Экран кабеля не соединен с корпусом тензодатчика
- Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X
Опции
- Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов
- Длина кабеля от 2 до 100м
- Шестипроводная схема подключения
- Напряжение питания от 2 до 36В
Поддержка
Схема выводов кабеля
+Uпит. - зеленый
–Uпит. - черный
+Uизм. - белый
–Uизм. - красный
Дополнительные материалы
-
Перечень тензодатчиков импортного производства, которые могут быть заменены датчиком M65 (
файл .pdf)
-
Перечень тензодатчиков отечественного производства, которые могут быть заменены датчиком M65 (
файл .pdf)
