Описание
Области применения

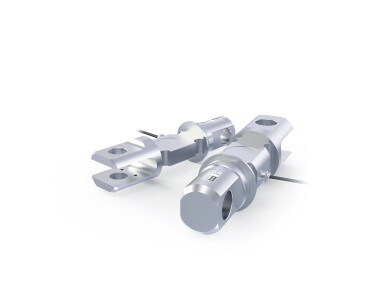

Крановые весы.
Особенности
- Герметизация термо- и тензочувствительной схемы тензодатчиков С2К-10, 20т производится с помощью специальных герметиков и пластин из нержавеющей стали
- Герметизация термо- и тензочувствительной схемы тензодатчиков С2К-5т производится с помощью колпачков из нержавеющей стали, прикрепленных к упругому элементу с помощью лазерной сварки
- Каждый датчик из нержавеющей стали проходит проверку на герметичность гелиевым течеискателем
- На упругом элементе есть резьба, предназначенная для крепления корпуса весов
- Упругий элемент имеет проушины для крепления крюка и «серьги»
Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»
Технические характеристики
|
Параметры датчика
|
Единицы измерения
|
Значения параметров
|
| Наибольший предел измерения (НПИ) |
т |
5, 10, 20 |
| Класс точности по ГОСТ 8.631-2013 |
|
С1 |
C3 |
| Число поверочных интервалов |
|
1000 |
3000 |
| Минимальный поверочный интервал |
|
НПИ / 5000 |
НПИ / 10000 |
| Рабочий коэффициент передачи (РКП) |
мВ/В |
1,7 ± 0,2 |
| Начальный коэффициент передачи (НКП) |
% от РКП |
< 2 |
| Комбинированная погрешность |
% от РКП |
≤ ±0,040 |
≤ ±0,020 |
| Ползучесть (30 мин.) |
% от РКП |
≤ ±0,049 |
≤ ±0,025 |
| Изменение НКП от температуры |
% от РКП/°С |
≤ ±0,0028 |
≤ ±0,0014 |
| Изменение РКП от температуры |
% от РКП/°С |
≤ ±0,0022 |
≤ ±0,0011 |
| Наибольшее напряжение питания постоянного тока |
В |
12 |
| Сопротивление входное |
Ом |
820 ±10 |
| Сопротивление выходное |
Ом |
700 ±2 |
| Сопротивление изоляции |
ГОм |
≥ 5 |
| Номинальный диапазон температур |
°С |
-10... +40 |
| Диапазон температур эксплуатации и хранения |
°С |
-50... +50 |
| Степень защиты по ГОСТ 14254 |
|
IP68 (5т), IP67 (10 и 20т) |
| Допустимая перегрузка в течение не более 1 часа |
% от НПИ |
25 |
| Разрушающая нагрузка |
% от НПИ |
300 |
| Материал датчика |
|
Нержавеющая сталь (5т); легированная сталь (10 и 20т) |
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Комплектация
Стандартная комплектация
- Исполнение согласно ГОСТ Р 8.631-2013: 3000 поверочных интервалов
- Четырехпроводная система подключения
- Экран кабеля не соединен с корпусом тензодатчика
- Длина кабеля 3м
Опции
- Исполнение согласно ГОСТ Р 8.631-2013: 1000 поверочных интервалов
- Длина кабеля от 2 до 10м
- Шестипроводная система подключения
- Напряжение питания от 2 до 24В
Поддержка
Схема выводов кабеля
+Uпит. - зеленый
–Uпит. - черный
+Uизм. - белый
–Uизм. - красный
Сертификаты
 |
|
 |
|
 |
|
|
|
|
| Россия |
|
Беларусь |
|
Казахстан |
Соответствуют ГОСТ Р 8.631-2013.
