Электронные динамометры на сжатие

Динамометры электронные на сжатие предназначены для измерений статической силы сжатия.

Динамометры применяются на предприятиях различных отраслей промышленности для измерений силы, при калибровке и поверке в качестве рабочих эталонов 2-го разряда и рабочих средств измерений силы по ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».

Принцип действия динамометров состоит в том, что под действием приложенной на­грузки происходит деформация упругого элемента, на котором нанесен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электри­ческий сигнал разбаланса моста поступает во вторичный измерительный преобразователь для аналого-цифрового преобразования, обработки и индикации результатов измерений,

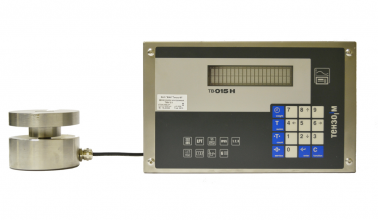

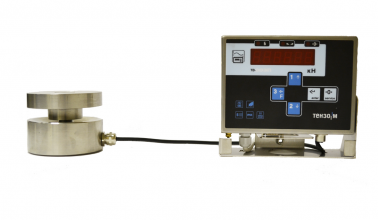

Динамометр состоит из датчика силоизмерительного тензорезисторного с силовводящими элементами, вторичного измерительного преобразователя с цифровым отсчетным устрой­ством и соединительного кабеля.

Модификации электронных динамометров имеют обозначение ТМС-Н/К, где

ТМ – обозначение типа;
С – сжатие - вид измеряемой силы;
Н – наибольший предел измерения в кН;
К – класс точности по ГОСТ Р 55223-2012 (00; 0,5;1; 2)

Соответствие стандартам

Внесены в Государственный реестр измерений. Регистрационный номер 53968-13.

Выпускаются ГОСТ Р 55223-2012 "Динамометры. Общие метрологические и технические требования" и ТУ 4273-063-18217119-2006.

Модельный ряд

Модификация

НПИ,
кН

Диапазон измерения, кН

Дискретность,
Н

Вторичный преобразователь

Тензодатчик

Силопередающие устройства

ТМС-5/0.5

5

0.5 – 5.0

0.2

ТВ-015НД (12.Н)

М50-500кг

Устройство силоприемное

ТЖКФ.404497.1706

ТМС-5/1

0.5

ТВ-003П (С.4.214)

ТМС-5/2

1.0

М50/ПУН

ТМС-10/0.5

10

1.0 – 10.0

0.5

ТВ-015НД (12.Н)

М50-1000кг

Устройство силоприемное

ТЖКФ.404497.1706

ТМС-10/1

1.0

ТВ-003П (С.4.214)

М50/ПУН

ТМС-10/2

2.0

ТМС-20/0.5

20

2.0 – 20.0

1.0

ТВ-015НД (12.Н)

М50-2000кг

Устройство силоприемное

ТЖКФ.404497.1706

М50/ПУН

ТМС-20/1

2.0

ТВ-003П (С.4.214)

ТМС-20/2

2.5 – 20.0

5.0

ТМС-50/0.5

50

5.0 – 50.0

2.0

ТВ-015НД (12.Н)

М50-5000кг

Устройство силоприемное

ТЖКФ.404497.1706

ТМС-50/1

5.0

ТВ-003П (С.4.214)

М50/ПУН

ТМС-50/2

10.0

ТМС-100/0.5

100

10.0 – 100.0

5.0

ТВ-015НД (12.Н)

МВ150-20000кг

Устройство силоприемное

ТЖКФ.404497.1692 (2 шт.)

ТМС-100/1

10.0

ТВ-003П (С.4.214)

МВ150/ВЛ-60

ТМС-100/2

20.0

ТМС-150/0.5

150

20.0 – 150.0

10.0

ТВ-015НД (12.Н)

МВ150-20000кг

Устройство силоприемное

ТЖКФ.404497.1692 (2 шт.)

ТМС-150/1

20.0

ТВ-003П (С.4.214)

МВ150/ВЛ-60

ТМС-150/2

25.0 – 150.0

50.0

ТМС-200/0.5

200

20.0 – 200.0

10.0

ТВ-015НД (12.Н)

МВ150-20000кг

Устройство силоприемное

ТЖКФ.404497.1692 (2 шт.)

ТМС-200/1

20.0

ТВ-003П (С.4.214)

МВ150/ВЛ-60

ТМС-200/2

25.0 – 200.0

50.0

ТМС-250/0.5

250

40.0 – 250.0

20.0

ТВ-015НД (12.Н)

МВ150-30000кг

Устройство силоприемное

ТЖКФ.404497.1692 (2 шт.)

ТМС-250/1

50.0 – 250.0

50.0

ТВ-003П (С.4.214)

МВ150/ВЛ-60

ТМС-250/2

25.0 – 250.0

ТМС-300/0.5

300

30.0 – 300.0

10.0

ТВ-015НД (12.Н)

МВ150-30000кг

Устройство силоприемное

ТЖКФ.404497.1692 (2 шт.)

ТМС-300/1

20.0

ТВ-003П (С.4.214)

МВ150/ВЛ-60

ТМС-300/2

50.0

ТМС-500/0.5

500

50.0 – 500.0

20.0

ТВ-015НД (12.Н)

МВ150-60000кг

Устройство силоприемное

ТЖКФ.404497.1692 (2 шт.)

ТМС-500/1

100.0

ТВ-003П (С.4.214)

МВ150/ВЛ-60

ТМС-500/2

ТМС-1000/0.5

1000

100.0 – 1000.0

50.0

ТВ-015НД (12.Н)

МВ150-100000кг

Устройство силоприемное

ТЖКФ.404497.1693 (2 шт.)

ТМС-1000/1

100.0

ТВ-003П (С.4.214)

МВ150/ВЛ-100

ТМС-1000/2

200.0



Срок изготовления: 2-4 недели





Технические характеристики

1 .Наибольшие пределы измерений, масса и габаритные размеры приведены в таблице 1.


Таблица 1




Модификация

Наибольший предел измерений (НПИ), кН

Масса датчиков, кг,
не более

Габаритные размеры датчиков, мм, не более

длина

ширина

высота

диаметр

ТМС-5

5

1,5

50

100

ТМС-10

10

1,5

50

100

ТМС-20

20

2,0

50

100

ТМС-50

50

3,0

90

100

ТМС-100

100

4,0

150

75

ТМС-150

150

4,0

150

75

ТМС-200

200

4,5

150

75

ТМС-250

250

4,5

150

75

ТМС-300

300

4,5

150

75

ТМС-500

500

4,5

150

75

ТМС-1000

1000

6,0

180

105



2. Пределы допускаемого относительного размаха показаний (b), пределы допускаемого относительного гистерезиса (у) и пределы допускаемой погрешности градуировочной харак­теристики (fc) при первичной и периодической поверках приведены в таблице 2.



Таблица 2

Класс точно­сти по ISO 376
Пределы допус­каемого относи­тельного размаха показаний (b), %
Пределы допус­каемого относи­тельного гистере­зиса (v), %
Пределы допускаемой погрешности градуировочной характеристики (fc), %
при первичной поверке
при периодической поверке
0,5
0,10
±0,15
±0,050
±0,10
1
0,20
±0,30
±0,10
±0,20
2
0,40
±0,50
±0,20
±0,40



3. Пределы относительного изменения нулевых показаний     0,5fc

4. Размах (b`) результатов измерений при неизменном положении датчика силы            0,5b

5. Дискретность цифрового отсчетного устройства (d) не превышает абсолютного значения

пределов допускаемого размаха, Н.

6. Наименьшие пределы измерений приведены в таблице 3.



Таблица 3


Класс точности по ISO 376
Наименьшие пределы измерений, кН
0,5
2000d
1
1000d
2
500d



7. Пределы допускаемой относительной суммарной погрешности, %, приведены в таблице 4.



Таблица 4


Класс точности по ISO 376
Пределы допускаемой относительной суммарной погрешности
0,5
±0,12
1
±0,24
2
±0,45


8. Питание динамометров осуществляется от сети переменного тока:

  • напряжение, В    от 187 до 242
  • частота, Гц          от 49 до 51
  • потребляемая мощность, Вт не более         10



9. Условия эксплуатации

  • область нормальных значений температуры окружающего воздуха, °С          от 15 до 35
  • область нормальных значений относительной влажности, %              от 40 до 85


10. Вероятность безотказной работы за 2000 ч                   0,9

11. Средний срок службы динамометров, лет  10



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация


Наименование
Количество
Примечание
Динамометр
1 шт.
-
Принтер
1 шт.
По отдельному заказу


Поддержка

Поверка

Поверка динамометров производится по методике МП 2301-249-2013 «Динамометры электронные на растяжение, сжатие и универсальные ТМ. Методика поверки», утвержденной ГЦИ СИ ГУП «ВНИИМ им. Д.И. Менделеева» 12.04.2013г.

Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009.

Межповерочный интервал - 1 год.



Нормативные и технические документы

ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».

ГОСТ Р 55223-2012 "Динамометры. Общие метрологические и технические требования"

ТУ 4273-063-18217119-2006 «Динамометры электронные на растяжение, сжатие и уни­версальные ТМ. Технические условия».
